如果你想要组建一个局域网的话，那么网线肯定是必不了的东西，而一般的网线水晶头损坏时有发生。那么，网线怎么接？这么个网线水晶头一旦坏了，拿去修显得太没必要了，自己做一个就可以了。但打开一看里面这么多线就晕了，线序是什么啊，这种情况有没有.....。不用担心，今天小编就来教大家网线水晶头的具体接法，小白都可以轻松学会。
首先，在我们制作网线之前，需要准备几样工具：网线钳、网线、水晶头，具体如下。
1、具有8P槽的网线压线钳一个，如图所示。

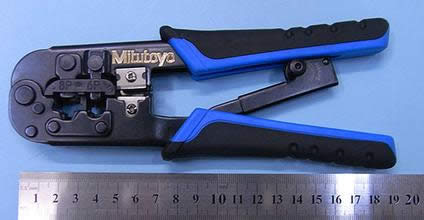

网线压线钳
2、五类网线(双绞线)，也就是我们现在最常用的网线若干米(根据实际需要购买合适的长度)。

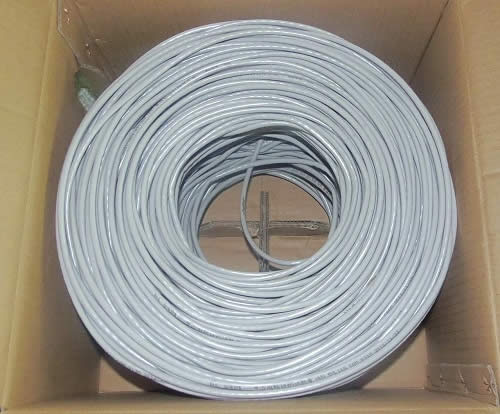

网线
3、RJ-45插头，也就是所谓的水晶头若干。

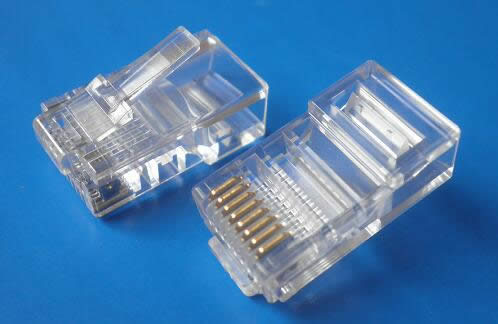

水晶头

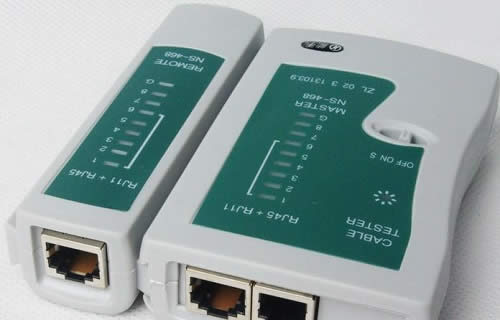

4、网线测线仪
网线制作好后，还需要测试下，是否能够正常使用，这就需要使用网线测线仪了。网线测线仪使用非常简单，以下是使用方法图解。
网线测线仪使用方法图解
PS：理论上水晶头只需要2个，以防万一，多备一些。此外，上面这些小工具，大家可以在电脑城或者网上商城提前购买留作家庭备用，价格都不贵，一般压线钳可能会送网线与水晶头。
网线标准线序：
标准568A：1绿白 ，2绿 ，3橙白 ，4蓝 ，5蓝白 ，6橙 ，7棕白 ，8棕
标准568B：1橙白 ，2橙 ，3绿白 ，4蓝 ，5蓝白 ，6绿 ，7棕白 ，8棕
上网只用到1 2 3 6 1.2下传 3.6上传，电话用4.5 7.8是做为电源用。
下面我们具体来介绍下网线水晶头的接法，现在最常用的网线五类双绞线，它有2种接法，直通线和交叉线。
直通线：两头都是568B标准，可以用于连接：
PC（电脑）—————————— HUB（集线器）
PC（电脑）—————————— SWITCH（交换机）
PC（电脑）—————————— ROUTER（路由器）
HUB（集线器）———————— HUB（集线器）的级连口
SWITCH（交换机）—————— HUB（集线器）的级连口
SWITCH（交换机）—————— SWITCH（交换机）级连口
SWITCH（交换机）—————— ROUTER（路由器）
交叉线：一头是568A，另一头是568B，用来连接：
PC（电脑）——————————PC（电脑）
HUB（集线器）————————HUB（集线器）
SWITCH（交换机）——————SWITCH（交换机）
ROUTER（路由器）——————ROUTER（路由器）
补充一下,配置网络设备要用反转线
简单的说！直通线就是两端线序相同的线，用于不同设备之间互连；交叉线就是两端线序不同的线，用于同种设备之间互连。

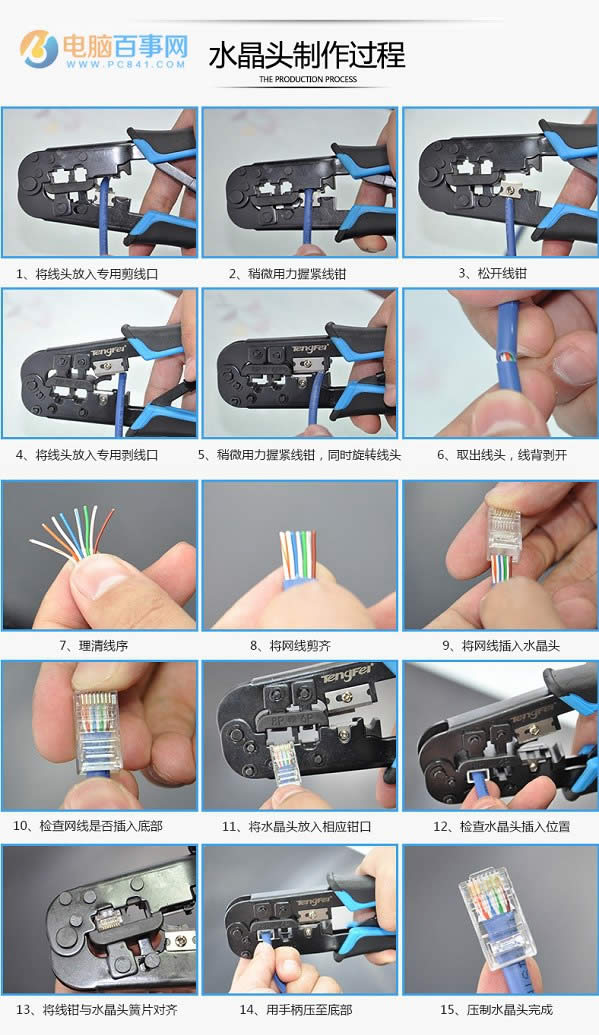

网线水晶头制作步骤图解：

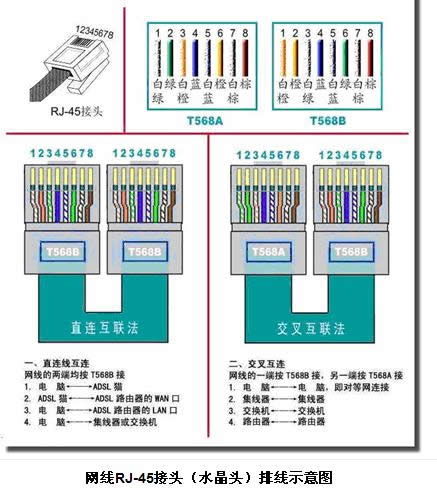

网线水晶头接法图解
1、用压线钳将网线的胶皮剪掉长约2cm即可。

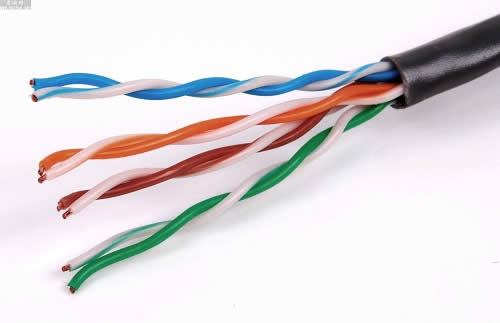

2、按照上面说的标准线序把网线排列好，可能情况如下图：
3、把8股线末端剪齐。
4、将水晶头有塑料弹簧片的一端向下，有金属针脚的一端向上，把整齐的8股线插入水晶头，并使其紧紧的顶在顶端。
5、把水晶头插入8P的槽内，用力的握紧压线钳即可！

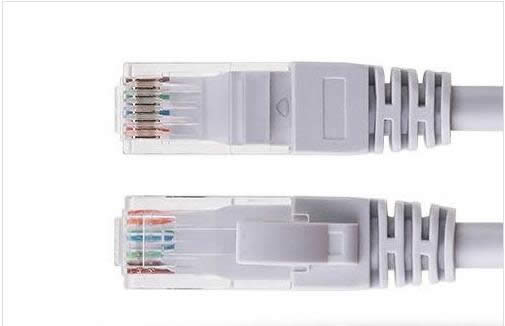

制作好的网线
以上就是网线水晶头接法图解图文教程，操作相对来说也比较简单。网线制作好后，还可以用网线检测工具，检测一下是否制作成功，如果成功，则就可以正常使用了。俗话说熟能生巧，多做几个水晶头，你也能成为高手，以后再也不求人！
