深度技术手把手教你制作规范网线方法(网线水晶头排线图)

网线的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8；
标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。

以上两种做法都为平行线，也就是说这两种做法都可以用，当然其实有很多种做法，这只不过是比较常规的做法，原理是线序对应起来就行了，定了颜色只不过是为了好记。

平行线做完了用最简单的测线仪（像比较简单比较常用的“能手”牌的）测一下，1-8灯顺序亮了即可，其实100M以下的宽带只要1、2、3、6通就可用，这就是为什么某根线不通，但是网线也能用的原因。xp系统下载

两台相同设备（比如你的两台电脑）要用交叉线，而不能用平行线，电脑连接猫的网线两头都是568A或者都是568B的顺序，是平行线，所以不行，交叉线要一头A一头B才可以。

一、直通网线和交叉网线应用连接及线序

所谓直通网线就是两端线序完全相同的网线，这种网线两端都遵守TIA/EIA 568A或TIA/EIA 568B标准，是最通用的一种线序，此外还有一种用于直接的交叉网线，线序参下文表格，先来看一下直通网线（又称正线）和交叉网线（又称反线）的应用连接 表：win7系统下载

按照TIA/EIA 568A和TIA/EIA 568B标准，标准线序是：

所 以，

1、直通网线AB两端要么是都遵守TIA/EIA 568A，要么是都遵守TIA/EIA 568B标准。

2、交叉网线必须一端遵守TIA/EIA 568A标准，另一端遵守TIA/EIA 568B标准。

10M网线使 用1236编号线缆传递数据（12发36收），100M网线使用4578编号线缆（4578为双向线），1~8的排序方式水晶头有铜片朝向自己，开口向 下，从左至右排序为1~8，如下图：

上面是标准线序，实际上平时使用很难记住，只需要记住：

1、直通网线AB两端线序完全相同，交叉网线AB相同都是12对应36，也就是A端12 对应B端36脚，B端12也对应A端36脚。

2、 按照规定12线必须是双绞，36双绞，45双绞，78双绞，如果记不住而且线缆不长，不用遵守这个规则，做三米以下线从来就没遵守过，如果是百M或网 线较长最好还是遵守一下双绞规则。

二、制作演示

演示做个正线也就是直通网线，是大家最常用的网线，家庭使用的SOHU路由器、HUB等连接到计算机都是采用这种线序制作。

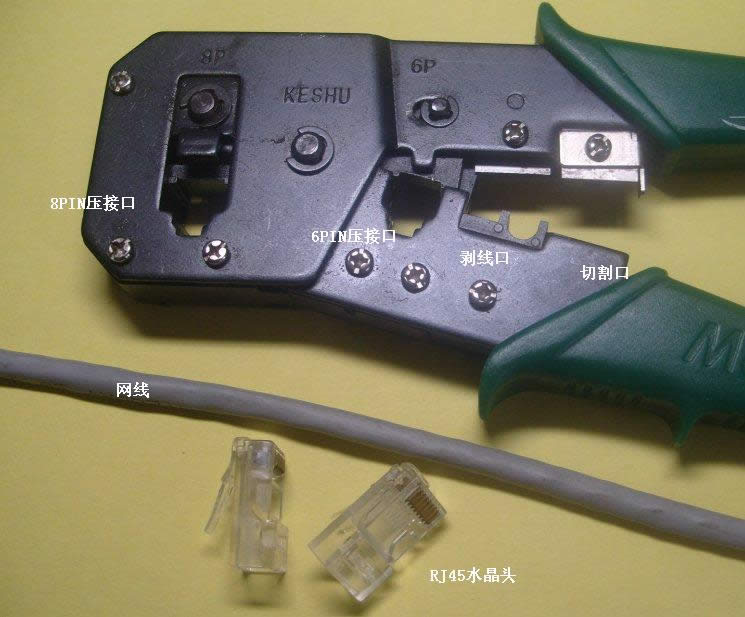

1、 制作工具：水晶钳网线钳、网线、RJ45水晶头

如果没有网线钳子，也可不用，直接使用尖嘴钳也可以，网线测试仪天缘没有 就不用了，也可以使用万用表测试，不过都没有直接上机测试方便。

2、剥线去除网线表皮保护层

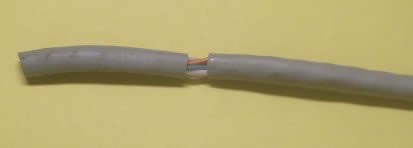

只需先把压线钳压紧，然后要把网线手动旋转一圈即可，如下图：

3、剥线并理顺线缆

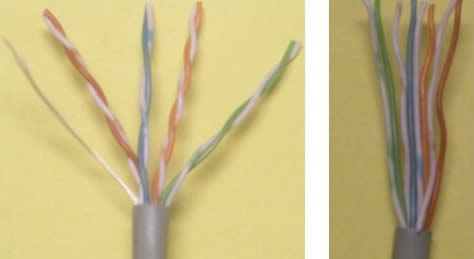

把脱落的一端剥掉，然后参照上文线 序把线缆理顺，如下图，注意网线的颜色，绿跟白绿是一对，橙跟白橙是一对，蓝跟白蓝是一对，棕跟白棕是一对，我们需要把他们分开，然后按照

白 绿-绿-白橙-蓝-白蓝-橙-白棕-棕顺序（这是A端，做直通网线，B端也 按这个顺序，如果是做交叉线B端就要按照白橙-橙-白绿-蓝-白蓝-绿-白棕-棕顺序进行排列，A端相同）进行排列，并理直线缆。

理顺之后，然后放到压线钳的切割口修剪整齐（如下图），注意预留的无保护层端，不要太端也不要太长（刚刚卡尺没 找到，大概是1.5cm左右，这样可以保证压接后封皮正好在卡口的上面，增加网线的抗拉力），如下图：

4、网线压接

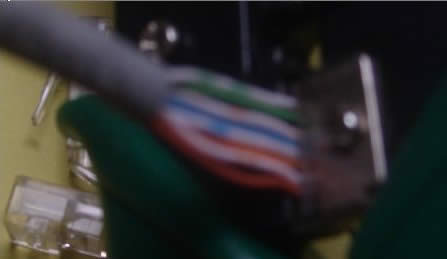

修剪好之后，然后把水晶头正面朝向自己（有铜片的一面），把线缆捏平水平插进水晶头的尾端，注意要均匀用力，先让排线 都进去压接口，然后在用力推排线，直到接触到水晶头的末端（垂直铜片端可以看到线缆铜芯）。

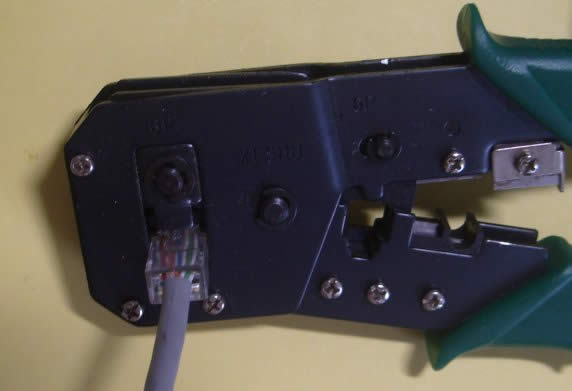

然后就可以放到压线钳进行压接，注意一定要把水晶头放置到位（钳子的突出压片会正好对准每个铜片位 置），然后再压接（一次用力压到底，钳子卡口尺寸都是计算好的，不会压坏水晶头的），听到“咔”一声即表示卡口已经压接下去，前面的铜片也会同时压接下 去。

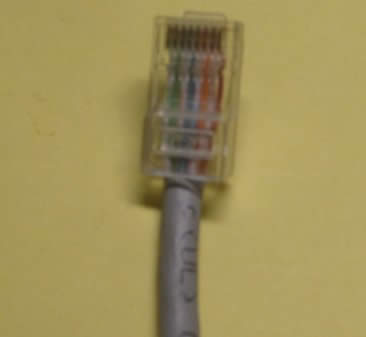

压好后就可以退出水晶头，如下图，可以检查一下铜片是否均匀平齐压下去：

5、制作另一端

采用同样的方法制作另一端，制作直 通网线，只需要另一端线序一定与制作好的一端相同（查看方法：并排两个水晶 头有铜片的一面朝向自己，顺序完全相同，根据颜色区分）。

如果是交叉线（反线）只需要12、36两端交叉即可，图略，如果是 做交叉网线，最好做好后加个标记或者缠绕个标签标识一下，不会混淆，方便以后使用。

补充土方法制作：

对 于没有压线钳的网友，可以使用尖嘴钳，没有尖嘴钳的钉子+锤子都可以使用，一样可以压接成功，压接时要注意以下几点：

1、单个引脚按压时， 一定要保证插入的线缆不要受力，放置其它引脚被反向抽动。、

2、单个引脚按压时，一定要受力均匀，如果用力不均，最后制作好的网线引脚会有 高有低，可能会影响接触效果，也别一步到位压下去，防止用力过猛，水晶头压坏掉。

3、压完铜片时，再把后面的卡口压下去、砸下去即可。

测 试网线：

1、使用网线测试仪测试是否正常

2、也可以使用万用表测试

3、也可以直接上机测试
