css如何创建3D立体的条形图？创建3D立体的条形图的示例

本文介绍的创建立体条形图的示例，使用了透视和旋转的3D效果，而不仅仅是倾斜变换。 结果是一个图表，可以从任何方向查看。

下面我们来一步一步介绍如何建立，示例代码在WebKit浏览器中效果最好，在Firefox（v13）中也相当不错。

1、设置网格

首先设置一个#stage元素，我们可以在其中定义将要查看任何3D转换的透视图 。 基本上是查看器与平面屏幕相关的位置。然后，因为我们正在创建图形，我们需要设置轴和网格（#chart）。

虽然我们可以轻松地创建背景图像并将其平铺以形成网格图案，但我们决定使用CSS 线性渐变语法。在下面的所有代码中，-moz- styles只复制 -webkit-样式。

<style type="text/css">

  #stage {
    -webkit-perspective: 1200px;
    -webkit-perspective-origin: 0% 0%;
    -moz-perspective: 1200px;
    -moz-perspective-origin: 0% 0%;
    background: rgba(0,255,255,0.2);
  }
  #chart {
    position: relative;
    margin: 10em auto;
    width: 400px;
    height: 160px;
    border: 1px solid #000;
    background: -webkit-repeating-linear-gradient(left, rgba(0,0,0,0) 0, rgba(0,0,0,0) 38px, #ccc 40px), -webkit-repeating-linear-gradient(bottom, rgba(0,0,0,0), rgba(0,0,0,0) 38px, #ccc 40px);
    background: -moz-repeating-linear-gradient(left, rgba(0,0,0,0) 0, rgba(0,0,0,0) 38px, #ccc 40px), -moz-repeating-linear-gradient(bottom, rgba(0,0,0,0), rgba(0,0,0,0) 38px, #ccc 40px);
    -webkit-transform-origin: 50% 50%;
    -webkit-transform: rotateX(65deg);
    -webkit-transform-style: preserve-3d;
    -moz-transform-origin: 50% 50%;
    -moz-transform: rotateX(65deg);
    -moz-transform-style: preserve-3d;
  }

</style>

图表大小为400 x 160像素，网格为40像素。如您所见，背景网格由两个水平和垂直运行的重复渐变组成。图表已从屏幕倾斜65度。

2、定义3D条形图

图表中的每个条形图都由四个边和一个帽组成。这里的样式是针对条形 CSS类，然后可以在不同的位置和颜色中多次使用。它们在HTML中定义，您很快就会看到。

要想象正在应用的变换，请考虑页面上的垂直十字平面。然后将四个侧面旋转离开我们以形成柱子。简单。

<style type="text/css">

  .bar {
    position: absolute;
    bottom: 40px;
    margin: 0 4px;
    width: 32px;
    height: 40px;
    outline: 1px solid #000;
    text-align: center;
    line-height: 40px;
    -webkit-transform-style: preserve-3d;
    -moz-transform-style: preserve-3d;
    font-size: 20px;
  }
  .barfront, .barback, .barleft, .barright {
    position: absolute;
    outline: inherit;
    background: inherit;
  }
  .barfront {
    width: inherit;
    bottom: 0;
    -webkit-transform: rotateX(90deg);
    -webkit-transform-origin: 50% 100%;
    -moz-transform: rotateX(90deg);
    -moz-transform-origin: 50% 100%;
  }
  .barback {
    width: inherit;
    top: 0;
    -webkit-transform: rotateX(-90deg);
    -webkit-transform-origin: 50% 0;
    -moz-transform: rotateX(-90deg);
    -moz-transform-origin: 50% 0;
  }
  .barright {
    height: inherit;
    right: 0;
    -webkit-transform: rotateY(-90deg);
    -webkit-transform-origin: 100% 50%;
    -moz-transform: rotateY(-90deg);
    -moz-transform-origin: 100% 50%;
  }
  .barleft {
    height: inherit;
    left: 0;
    -webkit-transform: rotateY(90deg);
    -webkit-transform-origin: 0% 50%;
    -moz-transform: rotateY(90deg);
    -moz-transform-origin: 0% 50%;
  }

</style>

在CSS代码中，我们没有定义图表中条形图的位置或颜色。这需要为每个元素单独完成。但请注意，我们在可能的情况下使用了inherit属性来简化这一过程。

3、条形图HTML标记

在这里，您可以看到实践中用于下面演示的代码。图表上有三个条形图。每个酒吧都是一个div，有四个孩子div组成四边。您可以拥有任意数量的条形图并将它们放置在图表上的任何位置。

<div id="stage">
	<div id="chart">

		<div class="bar" style="left: 80px; background: rgba(255,0,0,0.8); -webkit-transform: translateZ(80px); -moz-transform: translateZ(80px);">
			<div class="barfront" style="height: 80px;"></div>
			<div class="barback" style="height: 80px;"></div>
			<div class="barright" style="width: 80px;"></div>
			<div class="barleft" style="width: 80px;"></div>
			20
		</div>

		<div class="bar" style="left: 120px; background: rgba(0,127,255,0.8); -webkit-transform: translateZ(120px); -moz-transform: translateZ(120px);">
			<div class="barfront" style="height: 120px;"></div>
			<div class="barback" style="height: 120px;"></div>
			<div class="barright" style="width: 120px;"></div>
			<div class="barleft" style="width: 120px;"></div>
			30
		</div>

		<div class="bar" style="left: 160px; background: rgba(255,255,0,0.8); -webkit-transform: translateZ(40px); -moz-transform: translateZ(40px);">
			<div class="barfront" style="height: 40px;"></div>
			<div class="barback" style="height: 40px;"></div>
			<div class="barright" style="width: 40px;"></div>
			<div class="barleft" style="width: 40px;"></div>
			10
		</div>

	</div>
</div>

在上面的代码中，您可以看到突出显示设置图表中条形图的x位置的代码以及每个条形图的高度（需要为构成条形图的每个元素定义）。在那里我们应用的颜色（红色，蓝色，黄色）略微透明。

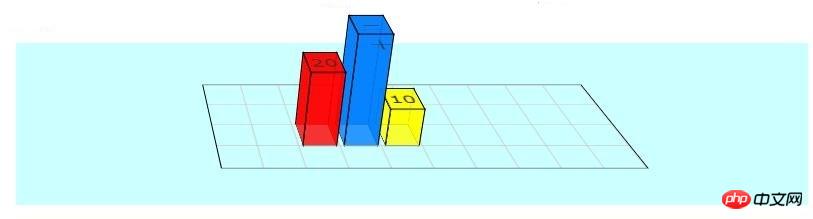

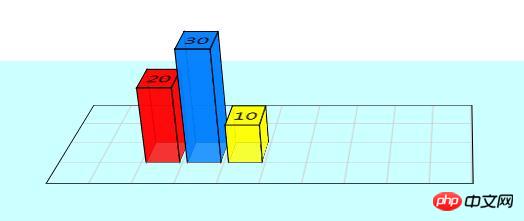

4、最终结果

如果您使用的是WebKit浏览器（Safari，Chrome，iPhone，iPad），那么您应该看到3D条形图以及一些可用于修改某些值的滑块。在Firefox中，条形图有一些人工制品，滑块呈现为普通输入框，但仍然有效。

说明：

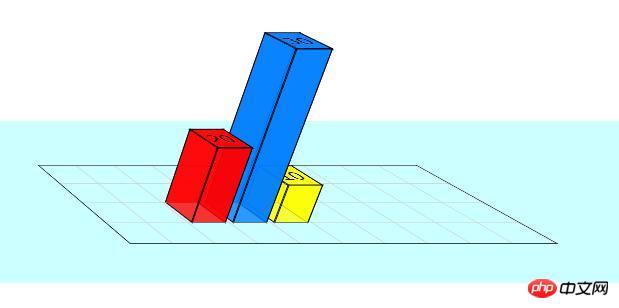

可以通过修改.bar盒子的数值来实现条形柱的高度变化，例：

<div class="bar" style="left: 120px; background: rgba(0,127,255,0.8); -webkit-transform: translateZ(180px); -moz-transform: translateZ(120px);">
	<div class="barfront" style="height: 180px;"></div>
	<div class="barback" style="height: 180px;"></div>
	<div class="barright" style="width: 180px;"></div>
	<div class="barleft" style="width: 180px;"></div>
	30
</div>

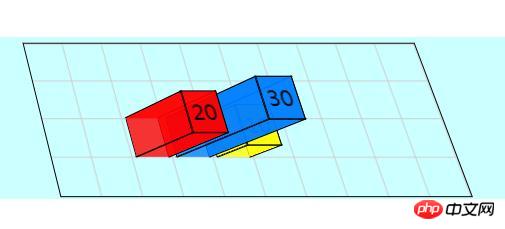

修改#stage盒子与#chart盒子里的值，可以透过不同的角度观看条形图

#stage {
-webkit-perspective: 1200px;
-webkit-perspective-origin: 60% 0%;
-moz-perspective: 1200px;
-moz-perspective-origin: 60% 0%;
background: rgba(0, 255, 255, 0.2);
}

#chart {
	-webkit-transform-origin: 50% 50%;
	-webkit-transform: rotateX(22deg);
	-webkit-transform-style: preserve-3d;
	-moz-transform-origin: 50% 50%;
	-moz-transform: rotateX(22deg);
	-moz-transform-style: preserve-3d;
}

总结：以上就是本篇文的全部内容，希望能对大家的学习有所帮助。
