目前，相当多的电子教室都采用了没有软驱、光驱的工作站。在没有软驱、光驱的情况下，当硬盘的软件系统出现问题时，能否实现网络硬盘克隆呢？PXE(Preboot Execution Environment，它是基于TCP/IP、DHCP、TFTP等Internet协议之上的扩展网络协议)技术提供的从网络启动的功能，让我们找到了解决之道。下面，我们就来讲解怎样采用赛门铁克的磁盘管理工具Ghost 7.0来实现基于PXE的网络硬盘克隆。


网络硬盘克隆过程简述

网络硬盘克隆过程为：在装有软驱的工作站上，用一张引导盘来启动机器，连接到服务器，使用Ghost多播服务(Multicast Server)将硬盘或分区的映像克隆到工作站，这样就实现了不拆机、安全、快速的网络硬盘克隆。

实现PXE网络启动方式

对于没有软驱、光驱的工作站，要实现PXE网络启动方式，需要完成三个步骤：

1、工作站的PXE启动设置

PXE网络启动一般要求在网卡上加装PXE启动芯片(PXE Boot ROM)；对于某些型号的网卡，也可以将PXE启动代码(Boot Code)写入主板的Flash ROM；而一些主板上集成了网卡的品牌机(例如清华同方的商用机)，可直接支持PXE启动。

常用的RTL8139芯片的网卡，其PXE启动设置方式是：机器启动时根据屏幕提示按下Shift+F10，在启动类型中选择PXE，开启网络启动选项即可。

2、制作PXE启动文件

制作PXE的启动文件，推荐使用3Com的DABS(Dynamic Access Boot Services)。DABS提供了功能强大的PXE启动服务、管理功能，但是，网上可供下载的是一个30天的试用版。所以，我们只用它的启动映像文件制作功能，而由Windows 2000 Server的DHCP服务器来提供PXE启动服务。

DABS可以安装在任何一台运行Windows的机器上。安装后，运行3Com Boot Image Editor，出现主界面图。选择“创建TCP/IP或PXE映像文件(Create a TCP/IP or PXE image file)”，出现对话窗口。为即将建立的映像文件命名，例如：pxeghost.img，其他采用默认选项，将经测试正常的网络启动盘放入软驱，选择[OK]，创建PXE启动映像Pxeghost.img文件。




图1

在3Com Boot Image Editor的主菜单中，选择“创建PXE菜单启动文件(Creat a PXE menu boot file)”，在出现的窗口中选择[添加(Add)]，加入我们刚刚创建的启动映像文件Pxeghost.img(如图1所示)，在“选项(Options)”标签中可以设置菜单标题和等待时间。

选择[保存(Save)]，给保存的PXE菜单启动文件命名为Pxemenu.pxe。

3、服务器的PXE启动服务设置

Windows 2000 Server的DHCP服务支持两种启动协议：DHCP和BOOTP。我们可以设定以下三种选择：仅DHCP、仅BOOTP、两者。如果我们的局域网中由其他的DHCP服务器提供动态IP地址分配，那么这里选“仅BOOTP”即可；如果需要这台服务器提供动态IP地址分配，则需要选“两者”。如图2所示。




图2

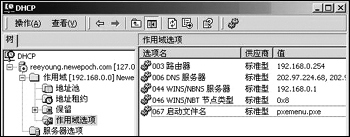

接下来，设置启动文件名。在DHCP服务器的作用域选项中配置选项“067:启动文件名”，字串值为我们创建的PXE菜单启动文件名Pxemenu.pxe。注意：文件名不包含路径。如图3所示。




图3

DHCP服务器只是将启动文件名通知给BOOTP客户机，客户机通过什么方式下载启动文件呢？答案是，需要TFTP服务。3Com的DABS包含了一个TFTP服务组件，当然，也可以下载一个免费的TFTP服务器软件长期使用。

在TFTP服务器的设置中，规定一个服务目录。将制作的PXE启动文件Pxeghost.img、Pxemenu.pxe放到TFTP的服务目录中。TFTP服务器设置为自动运行。

用Ghost多播克隆硬盘

现在运行Ghost多播服务器，任务名称为Restore。设置完毕，按下[接受客户(Accept Clients)]按钮。启动要接受硬盘克隆的无软驱工作站，如果以上步骤操作无误，应该能够实现PXE启动，加入到多播克隆的任务当中。所有的目标工作站连接到本次任务之后，按下[发送(Send)]按钮，开始克隆任务。

说明：赛门铁克的Ghost产品家族包括了企业版和个人版两个系列，Ghost 6.5、7.0均为企业版；Ghost 2001、2002均为个人版，个人版的Ghost不支持多播(Multicast)功能
