TP-Link TL-ER7520G 无线路由器向多条ADSL线路进行拨号方法

一、设置TL-ER7520G

1、登录路由器界面

TL-ER7520G在恢复出厂的状态下，电脑通过网线务必连接到路由器的5口，本地连接手动配置192.168.1.X(X位于2-254之间)的IP地址，登录到192.168.1.1的管理界面，登录用户名及密码默认均为admin。

2、网桥设置-设置LAN口

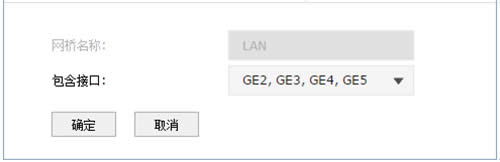

点击“基本设置>接口设置>网桥设置”，点击+新增，设置如下：

点击“确定”，提示重启路由器，点击“是”。

3、接口设置-为WAN口设置多个虚接口

<1>设置向modem1拨号的虚接口

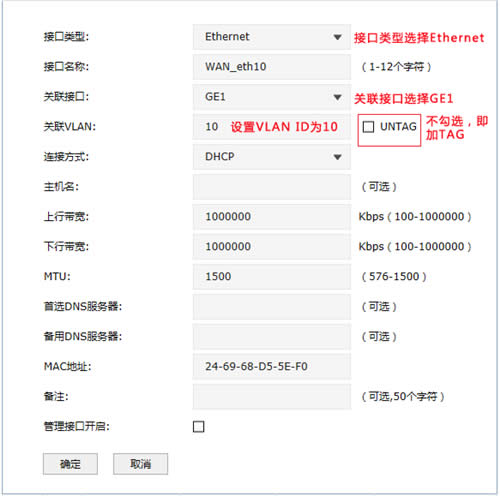

点击“基本设置>接口设置”，选择物理接口为“GE1”，并点击+新增，添加eth接口，VLAN ID为10，设置如下：

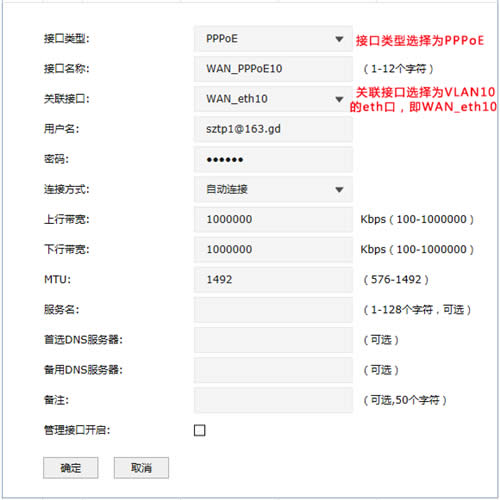

再次点击+新增，添加VLAN10的PPPoE拨号接口，设置如下：

按照同样的方法，依次添加向modem2~modem8拨号的虚接口、且VLAN ID依次为11、12、13、14、15、16、17。

4、设置DHCP服务器

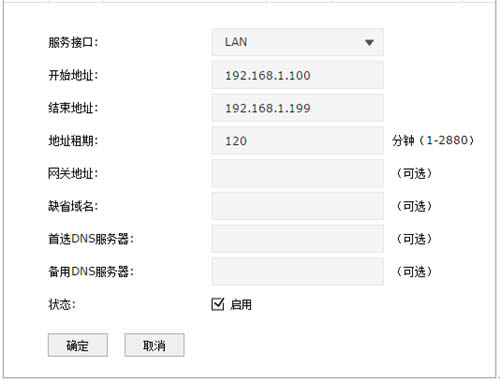

点击“基本设置>DHCP服务”，点击+新增，设置如下：

5、设置NAPT规则

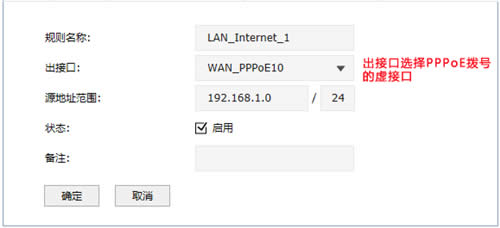

点击“传输控制>NAT设置>NAPT”，点击+新增，NAPT规则设置如下：

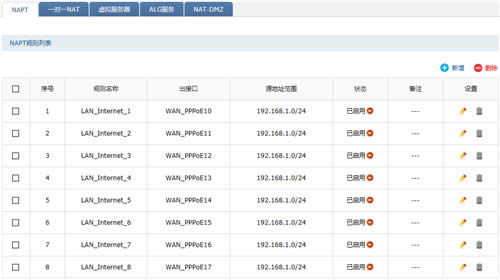

同样的方法，依次添加出接口为向modem2~modem8拨号的PPPoE接口的NAPT规则。添加完毕的NAPT规则列表如下：

6、设置DNS代理

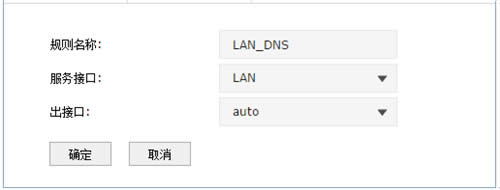

点击“系统服务>DNS代理”，点击+新增，DNS代理规则设置如下：

设置完成，点击右上角“保存配置”。

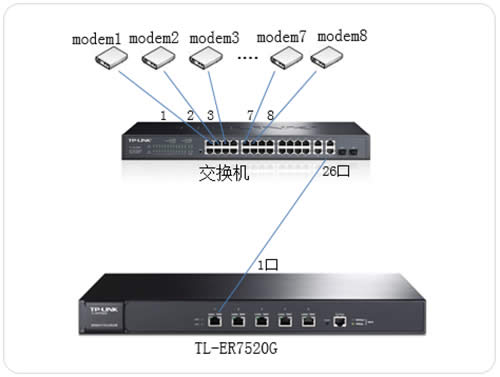

二、设置交换机

1、将级联端口设置为TRUNK

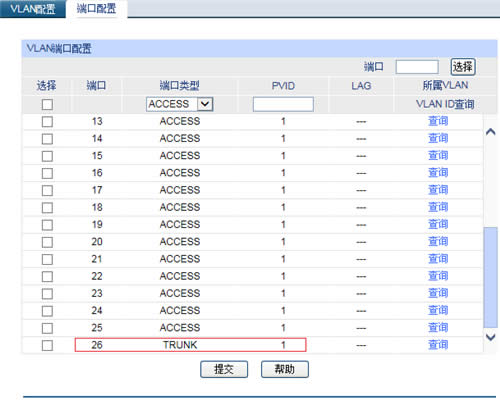

进入交换机管理界面，在“VLAN>802.1Q VLAN>端口配置”，设置26号端口的端口类型为TRUNK，如下图：

2、配置802.1Q VLAN

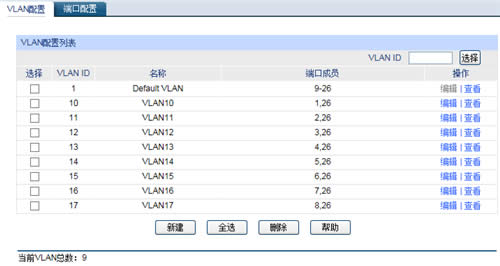

在“VLAN>802.1Q VLAN>VLAN配置”，添加vlan10，端口为1、26;vlan11，端口为2、26;vlan12，端口为3、26;vlan13，端口为4、26;vlan14，端口为5、26;vlan15，端口为6、26;vlan16，端口为7、26;vlan17，端口为8、26。如下图：

至此，使用TL-ER7520G通过一个WAN口向多条ADSL线路拨号的设置完成。
