TP-Link TL-H69RD 2.4G 无线路由器设置无线桥接操作流程

第一步：进入WDS设置界面

电脑连接副路由器，登录路由器管理界面，点击 高级设置，如下图：

点击 无线设置2.4G >> WDS无线桥接，如下图：

第二步：设置无线桥接

1、扫描信号

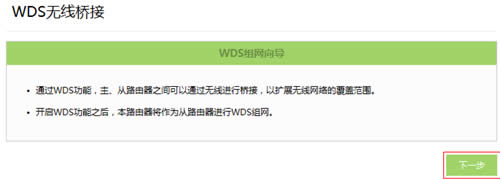

点击WDS无线桥接中的 下一步，开始设置，如下图：

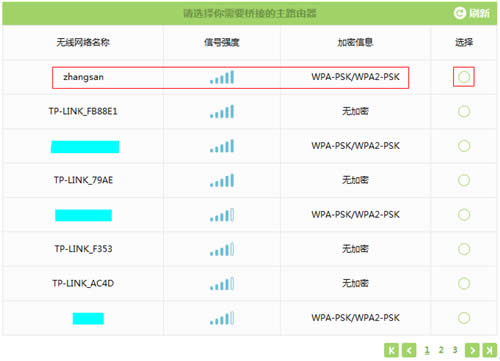

路由器会自动扫描周边信号，找到主路由器的信号，点击 选择。如下图：

注意：信号列表可能不止一页，可以点击向右箭头进入到下一页。如果无法扫描到主路由器信号，请减小路由器之间的距离或障碍物。

路由器自动提示输入主路由器的无线密码，请正确输入，并点击 下一步，如下图：

2、设置本路由器无线参数

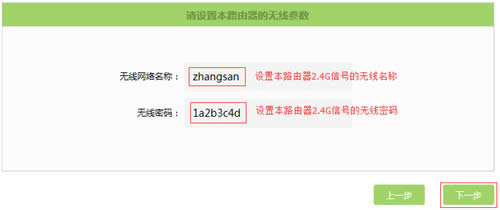

扫描并连接主路由器信号后，设置本路由器2.4G信号的无线网络名称和无线密码，并点击 下一步，如下：

注意：如果不需要实现无线漫游，可以将本路由器的无线名称及密码设置为与主路由器不一样。

3、修改本路由器LAN口IP地址

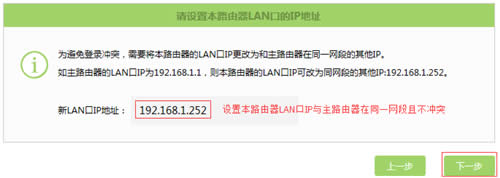

将本路由器的LAN口IP地址修改为与主路由器在同一网段且不冲突，并点击 下一步，如下图。

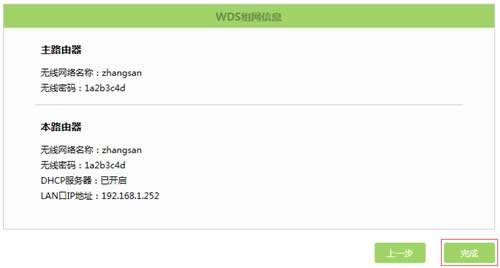

确认配置信息正确，点击 完成，设置完成。如下图：

第三步：确认设置成功

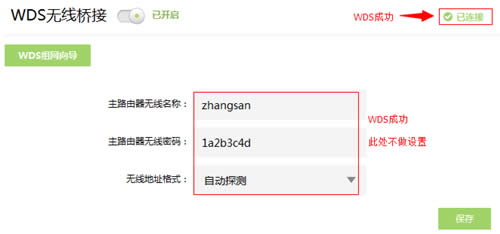

观察右上角WDS状态，已连接 表示WDS桥接成功。如下图：

注意：该页面参数无需设置，仅在后续网络变动时做修改。

第四步：关闭DHCP服务器

点击 网络参数 >> DHCP服务器，关闭DHCP服务器，如下图。

至此无线WDS桥接设置完成，副路由器下的无线终端连接到zhangsan，即可正常访问网络。终端移动过程中，可以实现主、副路由器间的自动漫游。
