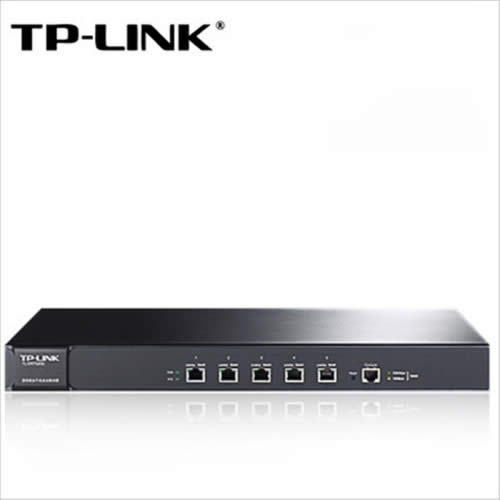

TP-Link TL-ER7520G 单接口设置多网段对接二层交换机设置方法

1、设置TL-ER7520G

[1]登录路由器界面

TL-ER7520G在恢复出厂的状态下，电脑通过网线务必连接到路由器的5口，本地连接手动配置192.168.1.X(X位于2-254之间)的IP地址，登录到192.168.1.1的管理界面，登录用户名及密码默认均为admin。

[2]对5口设置多网段

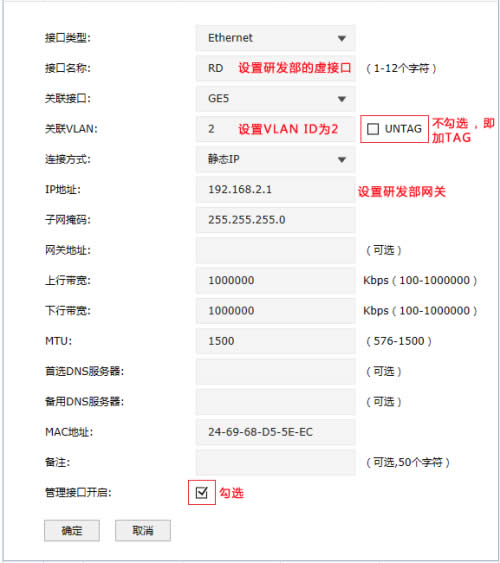

点击“基本设置>接口设置>接口设置”，物理接口选择GE5，并点击+新增，添加研发部的虚拟接口，如下图。

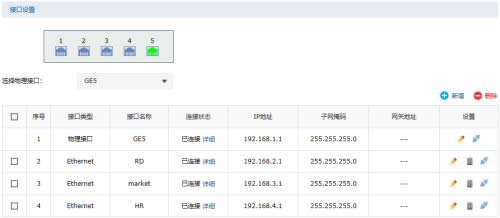

同样的方法，依次点击+新增，添加市场部和人事部的虚拟接口。市场部关联VLAN为3、IP地址为192.168.3.1，人事部关联VLAN为4、IP地址为192.168.4.1。添加完成后，接口列表如下：

[3]设置WAN口参数

点击“基本设置>接口设置”，选择物理接口为GE1，若宽带上网方式为静态IP/动态IP，请点击现有条目铅笔，进行对应设置。

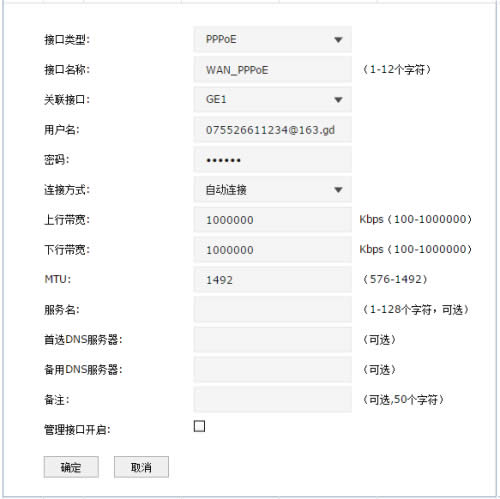

若宽带上网方式为PPPoE拨号上网，请点击+新增， 设置如下：

[4]设置DHCP服务器

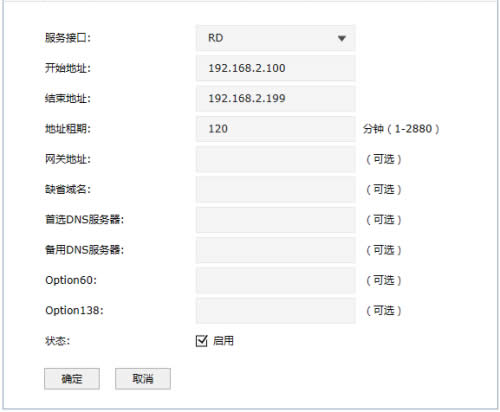

点击“基本设置>DHCP服务”，点击+新增，设置研发部的DHCP服务器，如下图：

同样的方法，分别为市场部和人事部配置DHCP服务器。

[5]设置NAPT规则

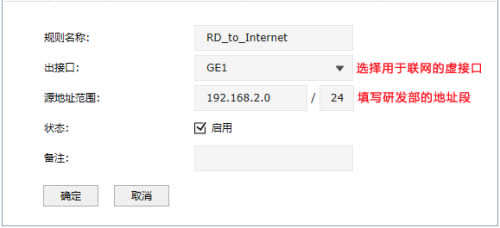

点击“传输控制>NAT设置>NAPT”，点击+新增，NAPT规则设置如下：

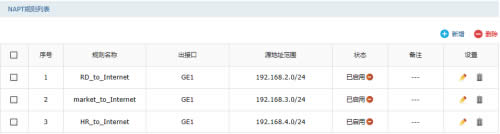

同样的方法，添加市场部和人事部的NAPT规则。添加完成后，NAPT规则列表如下：

[6]设置DNS代理

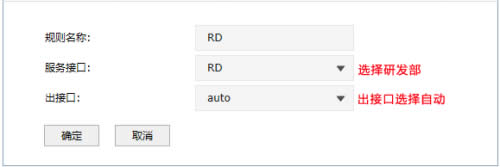

点击“系统服务>DNS代理”，点击+新增，DNS代理规则设置如下：

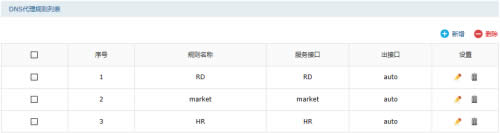

同样的方法，添加市场部和人事部的DNS代理。添加完成后，DNS代理规则列表如下：

设置完成，点击右上角“保存配置”。

2、设置交换机

[1]将级联端口26设置为TRUNK

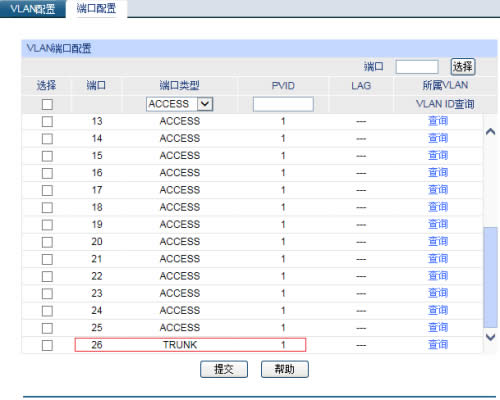

进入交换机管理界面，在“VLAN>802.1Q VLAN>端口配置”，设置26号端口的端口类型为TRUNK，如下图：

[2]配置802.1Q VLAN

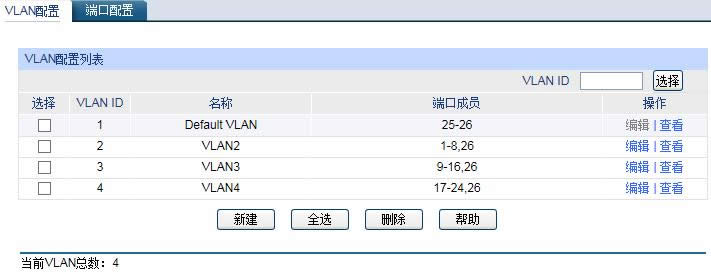

在“VLAN>802.1Q VLAN>VLAN配置”，添加VLAN2，端口为1-8、26;VLAN3，端口为9-16、26;VLAN4，端口为17-24、26。

至此，TL-ER7520G的单个接口设置多网段多VLAN对接二层交换机的设置完成。
